時代TIME3226智能粗糙度儀

時代TIME3226智能粗糙度儀

產品名稱:時代 TIME3226智能粗糙度儀

售前咨詢:  400-860-1787

產品優勢:

全國博士后流動站

國內先進的儀器制造企業









1 新品簡介

TIME®3226 表面粗糙度儀是一種智能化的觸針式表面粗糙測量設備,與智能手機 APP 結合使用,適用于生產車間、實驗室、計量室等環境。可測量多種機加工零件的表面粗糙度,根據選定的測量條件計算相應的參數,在智能手機上清晰地顯示出測量參數和輪廓圖形。


TIME®3226 表面粗糙度儀符合下列標準:

GB/T 3505-2009 產品幾何技術規范( GPS )表面結構 輪廓法 術語、定義及表面結構參數

GB/T 6062-2009 產品幾何技術規范( GPS )表面結構 輪廓法 接觸(觸針)式儀器的標稱特性

GB/T 18618-2009/ISO 12085:1996 產品幾何技術規范( GPS )表面結構 輪廓法 圖形參數。


基本原理:

產品組成: 產品由 1 臺智能手機 +1 臺驅動器 +1 支傳感器組成,前兩者通過藍牙進行無線通信;

智能手機端憑借其自身軟件、硬件、網絡優勢通過“時代智檢測 APP ”實現強大的粗糙度儀主機的功能,并能作為智能測量終端節點,接入到物聯網平臺 -- 時代“凌云”系統,實現強大的產品功能。

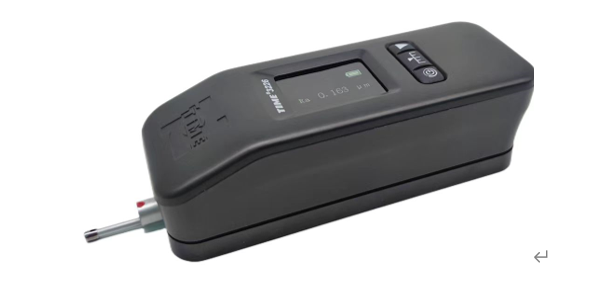

TIME3226 為驅動器設計了新的外觀





2 工作原理

測量工件表面粗糙度時,將傳感器放在工件被測表面上,由驅動器內部的驅動機構帶動傳感器沿被測表面做等速滑行,傳感器通過內置的銳利觸針感受被測表面的粗糙度,此時工件被測表面的粗糙度引起觸針產生位移,該位移使傳感器電感線圈的電感量發生變化,從而在傳感器輸出端產生與被測表面粗糙度成比例的模擬信號,該信號經過放大之后進入數據采集系統,再對采集的數據進行數字濾波和參數計算,將測量結果顯示在手機 APP 上,也可在驅動器顯示屏上顯示選定的 RaRz 值。



3 產品特點

»     產品由 1 臺智能手機 +1 臺驅動器 +1 支傳感器組成,前兩者通過藍牙進行無線通信;

»     產品可連接到工業智能檢測物聯網平臺——時代“凌云”系統,實現強大的產品功能;

»       驅動器測得表面粗糙度數據,可實時無線傳輸?shù)街悄苁謾C(jī)端;

»     智能手機端安裝有“時代智檢測”專用測量 APP (以下簡稱 APP ),接收驅動器的測量值并實現粗糙度儀的各種功能;

»     驅動器的軟件可遠程升級;

»     電量指示:智能手機圖標顯示,驅動器圖標顯示;

»     超限報警:可預先設置參數值上、下限,超出范圍自動報警;

»     文字選擇:簡體中文、英文可切換;

»     GAUSS2RC 濾波方式;

»     兼容 ISO1997JIS2001ANSI 標準;

»     手機 APP 界面,可顯示全部參數及圖形 ;

»     存儲:手機端、云端實現海量存儲;

»     測量結果:測量記錄可添加圖片、視頻、定位等多類型的附加信息;

»     數據處理:可實現豐富的后期數據處理,如云端存儲、定制工單、數據實時共享、生成報表等;

»     APP 具有語音播報功能 ;

» 自動關機:具有自動關機功能,且自動關機時長可調或者關閉該功能。



4 技術參數



1 、主要技術參數:

項目

描述

標準

ISO1997 JIS2001 ANSI

輪廓

P R

測量參數

2

濾波

Gauss, 2RC

取樣長度 l

0.08mm,0.25mm,0.8mm,2.5mm

評定長度 ln

(1-5) l

測量范圍

400 μ m (± 200 μ m

最高分辨率

0.001 μ m

驅動行程

17.5mm

示值誤差

± 10%

示值重復性

6%

電源

內置鋰離子充電電池 / 外接電源適配器





2 、參數、標準、輪廓曲線的關系

標準

輪廓曲線

參數

ISO1997

R

Ra Rp Rv Rt Rq Rz Rsk, Rku, Rc RSm Rmr(c) Rmr R q R δ c Rz1max Rk Rpk Rvk Mr1 Mr2 A1 A2

P

Pa Pq Pz Pp Pv Psk Pku Pc PSm P q Pt Pmr Pmr(c) , P δ c Pz1max

JIS2001

R

Ra Rp Rv Rt Rq Rz Rsk, Rku, Rc RSm Rmr(c) Rmr R q R δ c RzJIS Rk Rpk Rvk Mr1 Mr2 A1 A2

P

Pa Pq Pz Pp Pv Psk Pku Pc PSm P q Pt Pmr Pmr(c) , P δ c PzJIS

ANSI

R

Ra Rq Rz Rp Rv Rsk, Rku, RPc , RSm, R a R q

Htp tp Rt Rmax Rpm

      帶﹡號的參數, 需要設置計算條件



5 基本配置

»     智能手機  1

»     驅動器  1

»     傳感器   1

»     多刻線樣板    1

»     試塊定位板   1

»     電源適配器  1

»     使用說明書  1

»     SIM   1



6 選購件

»     接長桿

»     TA620 測量平臺

»     TIMEA202 測量平臺
